Захисне реле контролю напруги ZUBR D2-63

1 673 ₴

  • Немає в наявності
  • Код: ZB D2-63
+380 (73) 930-60-90
  • +380 (97) 930-60-90
  • +380 (95) 930-60-90
Захисне реле контролю напруги ZUBR D2-63Захисне реле контролю напруги ZUBR D2-63
1 673 ₴
Немає в наявності
+380 (73) 930-60-90
  • +380 (97) 930-60-90
  • +380 (95) 930-60-90

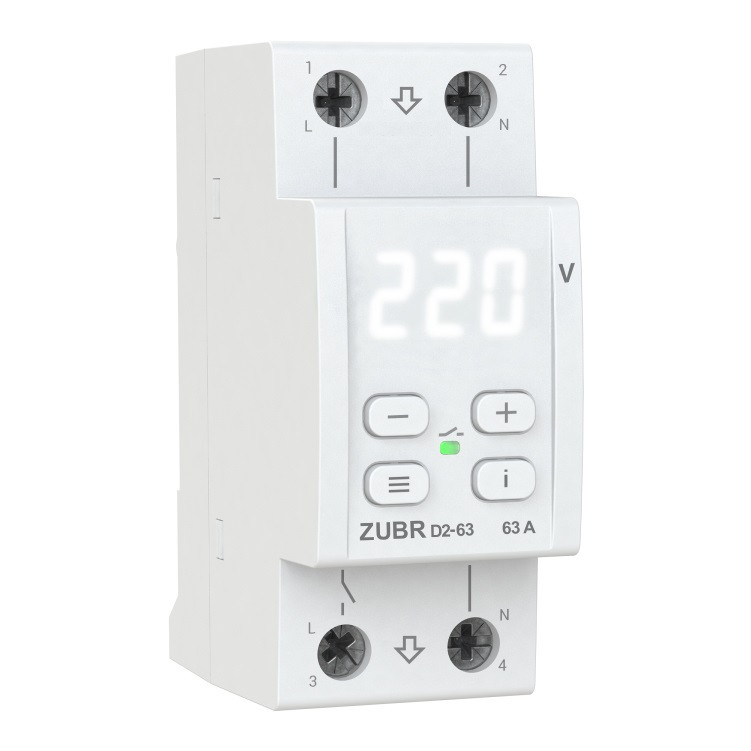

Захисне реле контролю напруги ZUBR D2-63
  • Захисне реле контролю напруги ZUBR D2-63, фото 2
  • Захисне реле контролю напруги ZUBR D2-63, фото 3
повернення товару протягом 14 днів за рахунок покупця
Опис
Характеристики
Специфікації
Інформація для замовлення

ZUBR D2 захищає обладнання від високої та низької напруги, а також від обриву нуля. При настанні аварійної ситуації реле напруги відключає навантаження, а за нормалізації включає назад. Дана серія D2 є флагманським реле бренду: крім компактного корпусу шириною модуля його виділяє максимальна функціональність.

Висока точність вимірювання напруги завдяки алгоритму TrueRMS

TrueRMS знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди. Завдяки цьому алгоритму реле вимкне навантаження до того, як стрибок напруги негативно вплине на підключені прилади.

Захист від перегріву

Термодатчик усередині корпусу забезпечує безпеку та вимикає навантаження у випадку, якщо температура всередині корпусу перевищить 80 °С, екран при цьому блимає написом "oht". Після зниження температури нижче 60 °С, пристрій увімкне навантаження і відновить роботу.

Затримка увімкнення навантаження після аварії

За замовчуванням від заводу реле стоїть мінімальна затримка на включення навантаження 3 сек. Залежно від типу підключеного обладнання ви можете встановити її в діапазоні від 3 до 600 сек. Для чутливого до частих відключень напруги обладнання, наприклад холодильників і кондиціонерів рекомендується встановлювати затримку включення 2-3 хв.

Згідно з заводськими налаштуваннями затримка відраховується з моменту стабілізації напруги, в налаштуваннях є можливість вибрати ще один тип затримки, коли відлік починається з моменту відключення реле.

Журнал аварійних спрацьовувань на 100 значень

Журнал здатний зберігати в незалежній пам'яті 100 останніх аварійних спрацьовувань (наприклад, напруга при відключенні реле або спрацьовування захисту від перегріву).

Зручність в управлінні

ZUBR D2 має дуже зручне стандартизоване підключення вхід-вихід, відсутня необхідність використання нульової клеми при підключенні. Налаштування роботи пристрою здійснюється лише за допомогою трьох кнопок. Четверна кнопка "i" призначена для перегляду журналу аварійних спрацьовувань та розшифровки абревіатур пунктів меню. Цифровий екран постійно відображає значення напруги та виводить системну інформацію. У режимі очікування можна налаштувати яскравість екрана та індикатора.

Проста установка

Реле напруги ZUBR D2 дуже компактний, займає 2 стандартні модулі в розподільному щиті. Його монтаж відбувається у розподільний щиток на стандартну DIN-рейку шириною 36 мм. Якщо в приміщенні підвищена вологість або існує ймовірність попадання води на пристрій, тоді щиток повинен відповідати класу захисту IP55 (згідно з ГОСТ 14254).

Додаткові можливості для більш тонкого налаштування

1. Час відключення під час провалу напруги

Потрібна тим, чия мережа перевантажена потужним обладнанням або її якість недостатня і це призводить до частих просідання напруги і, як наслідок, частим спрацьовуванням реле. У такій ситуації безпосередньо вплинути на обставини неможливо, але можна зменшити кількість відключень реле, підібравши час, який реле вичікуватиме перед відключенням навантаження.

Для правильного налаштування часу відключення необхідно керуватися даними до обладнання, що захищається.

Настроєний таким чином час діятиме лише при зниженні напруги від 154 до 176 (коли професійна модель включена) або від 120 до 210 (коли професійна модель вимкнена). В інших ситуаціях час відключення фіксований (див. таблицю вище).

2. Регульований гістерезис за напругою

У випадку, коли реле часто спрацьовує, але можливості розширити межі спрацьовування вже немає, а поточна напруга в мережі близька до виставленого кордону і не є сенс використовувати гісітерезис як додатковий інструмент для зменшення кількості спрацьовувань. Додавання гістерези дає можливість оптимізувати кількість спрацьовувань, переконатися, що напруга стала стабільнішою і меншою за встановлену межу. Оптимальні налаштування меж та гістерези за напругою дозволяють відсіяти нестабільну напругу близьку до встановлених меж.

3. Захист від частих спрацьовувань при нестабільній мережі

Обмежує кількість повторних спрацьовувань реле поспіль, щоб виключити згубний їх вплив на техніку, що захищається. Без такого захисту чутливе до частих спрацьовувань обладнання, наприклад холодильник або кондиціонер, можуть вийти з ладу. При досягненні максимальної кількості спрацьовувань поспіль, спрацює захист, реле заблокується і навантаження відключиться, поки користувач не зверне увагу і не натисне на одну з кнопок реле.

До частих спрацьовувань реле може призводити:
— Відгорання нуля у мережі.
— Мережева напруга близька до встановлених меж і не є стабільною. У такому разі частоту спрацьовувань реле можуть оптимізувати такі налаштування:
а) значення меж спрацьовування реле збільшити відповідно до якості мережі так, щоб обладнання, що захищається, було терпимо до них;
б) відрегулювати значення гістерези за напругою.



Наша компанія надає безкоштовну доставку придбаного у нас обладнання TM ZUBR по всій території України при замовленні від 3000,00 грн.

Основні характеристики реле напруги ZUBR D2-63

Максимальний допустимий струм навантаження — 80 А

Номінальна потужність навантаження: - 13900 ВА

Час відключення за верхньою межею — 0,01 - 0,03 сек

Час відключення за нижньою межею(120-170В) — 1 сек

Переріз проводу:  не більше  16 мм²

Номінальний струм навантаження — 63 А

Верхня межа відключення  — 220-280 В

Нижня межа відключення  — 120-210 В

Час затримки включення  — 3-600 сек

Встановлення — на DIN-рейку

Габаритні розміри реле ZUBR D2-63

  • Висота — 85 мм;

  • Ширина — 36 мм;

  • Глибина — 66 мм;

  • Монтаж — на DIN-рейку.

Размеры реле ZUBR D2-63

⚡⚡⚡

Продукція компанії ZUBR — це відмінне поєднання ціни та якості

Фото реле ZUBR D2-63

Про високу надійність приладів ТМ «ZUBR» свідчить довгострокова гарантія — 5 років!

Чому з нами вигідно?

Принцип нашої роботи - максимальний комфорт для покупця!
Безкоштовна доставка на склад перевізника по Україні при замовленні від 3000,00 грн
Комісію за післяплату сплачуємо ми
Можливість оплати в розстрочку
Різноманітність способів оплати
Докладні консультації з будь-яких питань
Основні
ВиробникZUBR
Країна виробникУкраїна
Час спрацьовування0.02 сек
ДисплейТак
ІндикаціяЦифрова
Маса210 г
Перетин проводів, що підключаються16 кв.мм
Ступінь захисту IP20
Тип монтажуНа DIN рейку
Колір світлодіодаБілий
TrueRMS:Да
Час затримки вмикання навантаження:3-600 с
Час вимкнення навантаження у разі перевищення напруги:0,01–0,03 с
Час вимкнення навантаження у разі зниження напруги:не більш ніж 1,2 с
Номінальна потужність навантаження:13900
Проф. затримка вимкнення:Да
Переріз проводу:не більш ніж 16 мм2
Тип реле:Поляризоване
Габаритні розміри
Висота90 мм
Довжина64 мм
Ширина52.5 мм
Технічні характеристики
Кількість фаз1
Максимальна напруга спрацьовування280 В
Максимальний струм80 А
Мінімальна напруга спрацьовування120 В
Номінальна робоча напруга змінного струму220 В
Номінальний струм63 А
Користувальницькі характеристики
Комплект постачанняреле, гарантійне свідчення, гарантійний талон, технічний паспорт, інструкція, пакувальна коробка
Споживання струмуне більш ніж 78 мА
ВиробникиZUBR
ТермозахистДа
Тип підключенняНа DIN-рейку
  • Ціна: 1 673 ₴
