Багато з нас не надають значення стрибків напруги, які відбуваються в наших приміщеннях: будинках, квартирах, офісах. Але, на жаль, на території України це часте явище. Нестабільний
напруга призводить до виходу з ладу побутового обладнання, яке розраховане на роботу від 220В (з невеликими відхиленнями від норми).
Одним з найпопулярніших способів боротьби з неякісним напругою, є стабілізатори напруги.
Стабілізатор напруги – це пристрій, призначений для стабілізації вхідної напруги до 220В (однофазні) та 380В (трифазні).
Слід серйозно поставитися до вибору стабілізатора напруги. Якщо вибрати стабілізатор з малою потужністю, то він не буде на 100% виконувати свої функції, постійно йдучи на захист. І навпаки, якщо придбати стабілізатор з великим запасом, то вийде переплата грошей за потужність, яка не використовується.
Так які ж мінімальні дані необхідно знати для розрахунку?
У таблиці нижче наведена залежність перерізу вхідного кабелю від споживаної потужності. Якщо вхідний кабель буде мати маленьке розтин, то неможливо отримати потужність, на яку цей кабель розрахований.
|
Перетин кабелю |
||||
|
Перетин, мм |
220В |
380В |
||
|
Струм, А |
Потужність ВТ/год |
Струм, А |
Потужність ВТ/год |
|
|
Мідний |
||||
|
1,5 |
19,0 |
4,1 |
16,0 |
10,5 |
|
2,5 |
27,0 |
5,9 |
25,0 |
16,5 |
|
4,0 |
38,0 |
8,3 |
30,0 |
19,8 |
|
6,0 |
46,0 |
10,1 |
40,0 |
26,4 |
|
10,0 |
70,0 |
15,4 |
50,0 |
33,0 |
|
16,0 |
85,0 |
18,7 |
75,0 |
49,5 |
|
25,0 |
115,0 |
25,3 |
90,0 |
59,4 |
|
35,0 |
135,0 |
29,7 |
115,0 |
75,9 |
|
50,0 |
175,0 |
38,5 |
145,0 |
98,7 |
|
Алюміній |
||||
|
2,5 |
20 |
4,4 |
19 |
12,5 |
|
4 |
28 |
6,1 |
23 |
15,1 |
|
6 |
36 |
7,9 |
30 |
19,8 |
|
10 |
50 |
11 |
39 |
25,7 |
|
16 |
60 |
13,2 |
55 |
36,3 |
|
25 |
85 |
18,7 |
70 |
46,2 |
|
35 |
100 |
22 |
85 |
56,1 |

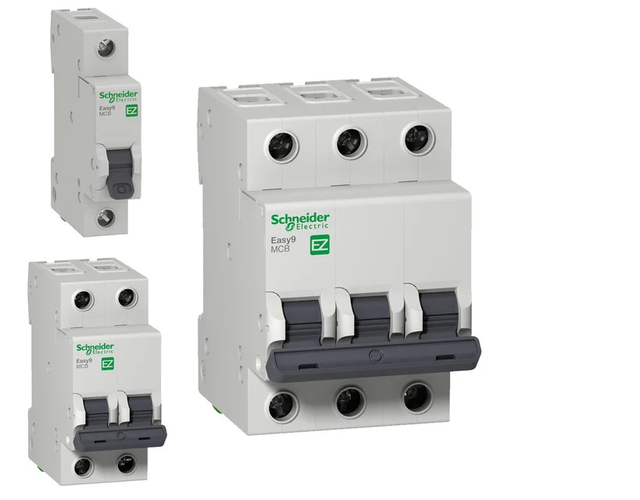

4. Номінал ввідного автомата.
Неправильно підібраний автоматичний вимикач так само може йти на захист.
Співвідношення номіналу автомата до споживаної наведені в таблиці нижче.
|
Вхідний автомат |
||||
|
Автом. Викл. |
220В |
380В |
||
|
Струм, А |
Потужність ВТ/год |
Струм, А х3 |
Потужність ВТ/ч х3 |
|
|
10А |
10 |
2,2 |
10 |
2,2 |
|
16А |
16 |
3,5 |
16 |
3,5 |
|
25А |
25 |
5 |
25 |
5 |
|
32А |
32 |
6,5 |
32 |
6,5 |
|
40А |
40 |
8 |
40 |
8 |
|
50А |
50 |
11 |
50 |
11 |
|
63А |
63 |
14 |
63 |
14 |
|
80А |
80 |
18 |
80 |
18 |
|
100А |
100 |
22 |
100 |
22 |
|
125А |
125 |
27,5 |
125 |
27,5 |
У виборі стабілізатора напруги допоможе спрощена формула.
Р стаб = (220/ Vвх)* Р потр
Розглянемо дану формулу на реальному прикладі.
Вхідна напруга (Vвх) в будинку 160
Максимальна потужність всіх електроприладів 5 кВт (5000 Вт)
Рстаб = (220/160)*5000
Рстаб = 6875
Не забувайте до отриманого числа додати 30%, в результаті ми отримуємо номінальну потужність стабілізатора
8937Вт або 9кВт
